组串式设计

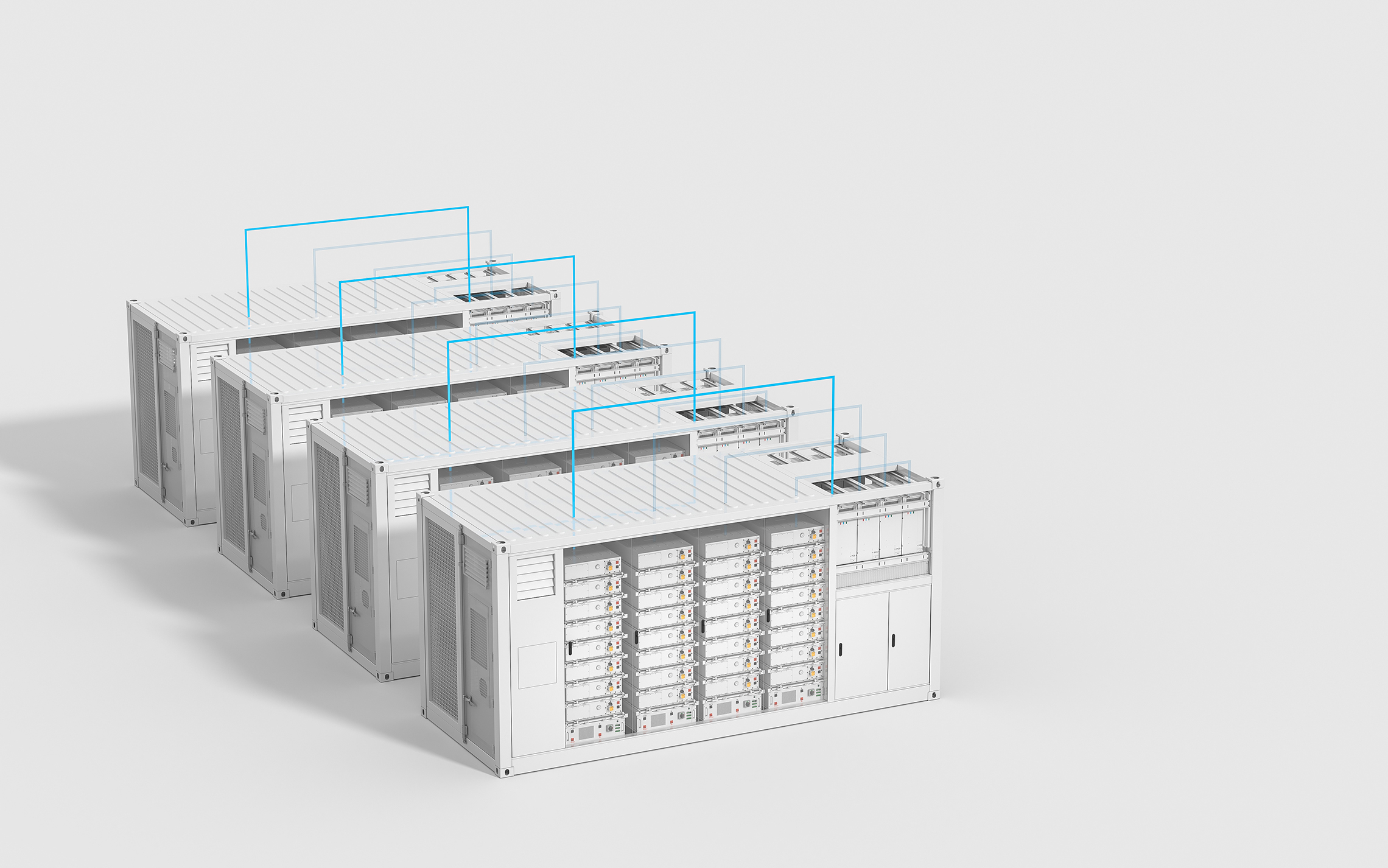

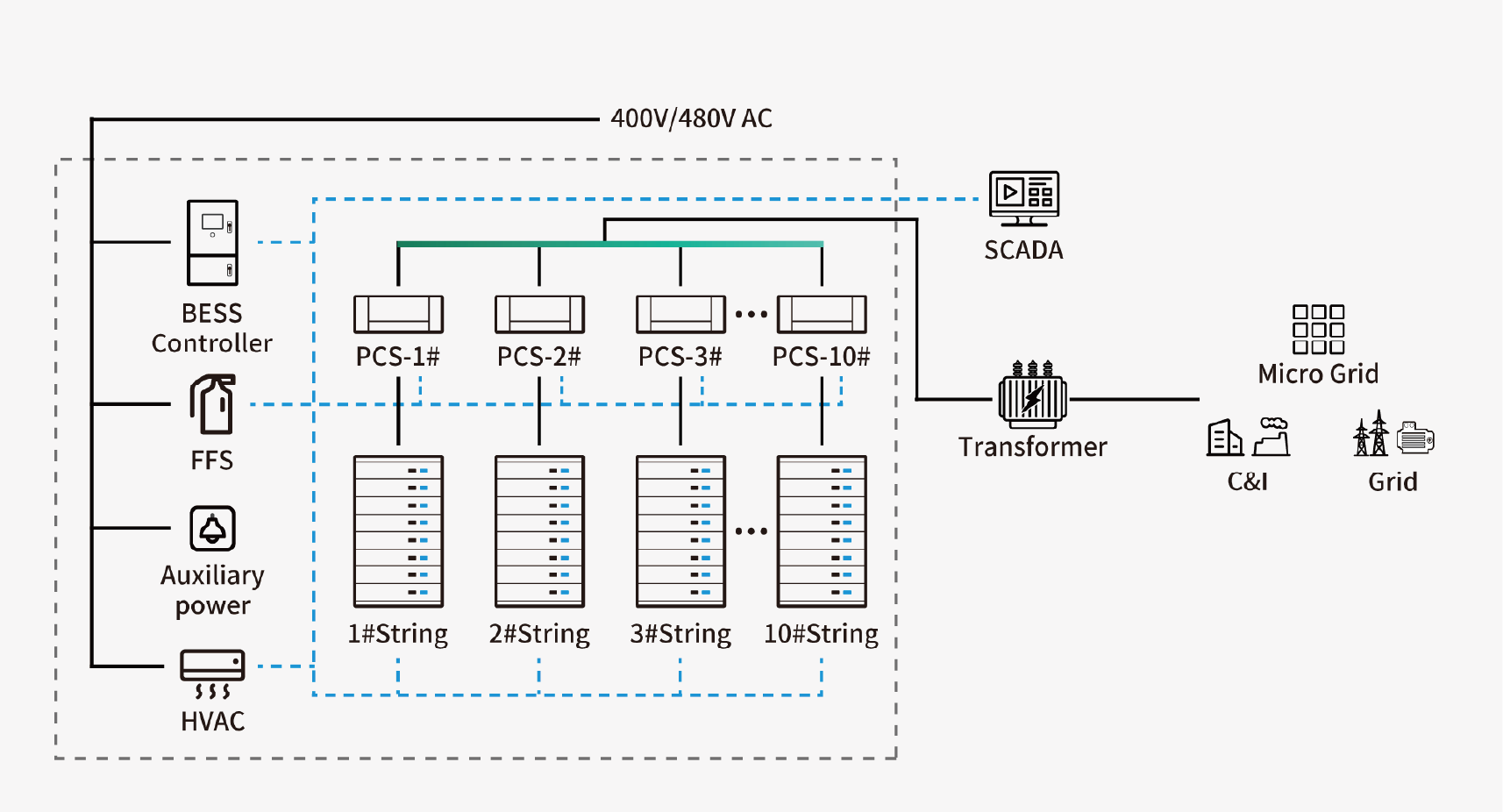

组串式储能系统代表在独立分隔的接入条件下,内部各个电池簇分别接入到各自对应的组串模块化储能逆变器然后在交流侧并网的储能系统。在这种拓扑结构下,单一封装分隔的储能系统内部,各个电池簇在直流电气系统回路上是彼此独立的,除了共享集中式消防、配电,封装以及制冷散热系统以外,其他从逻辑单元,充放电控制上均为独立。

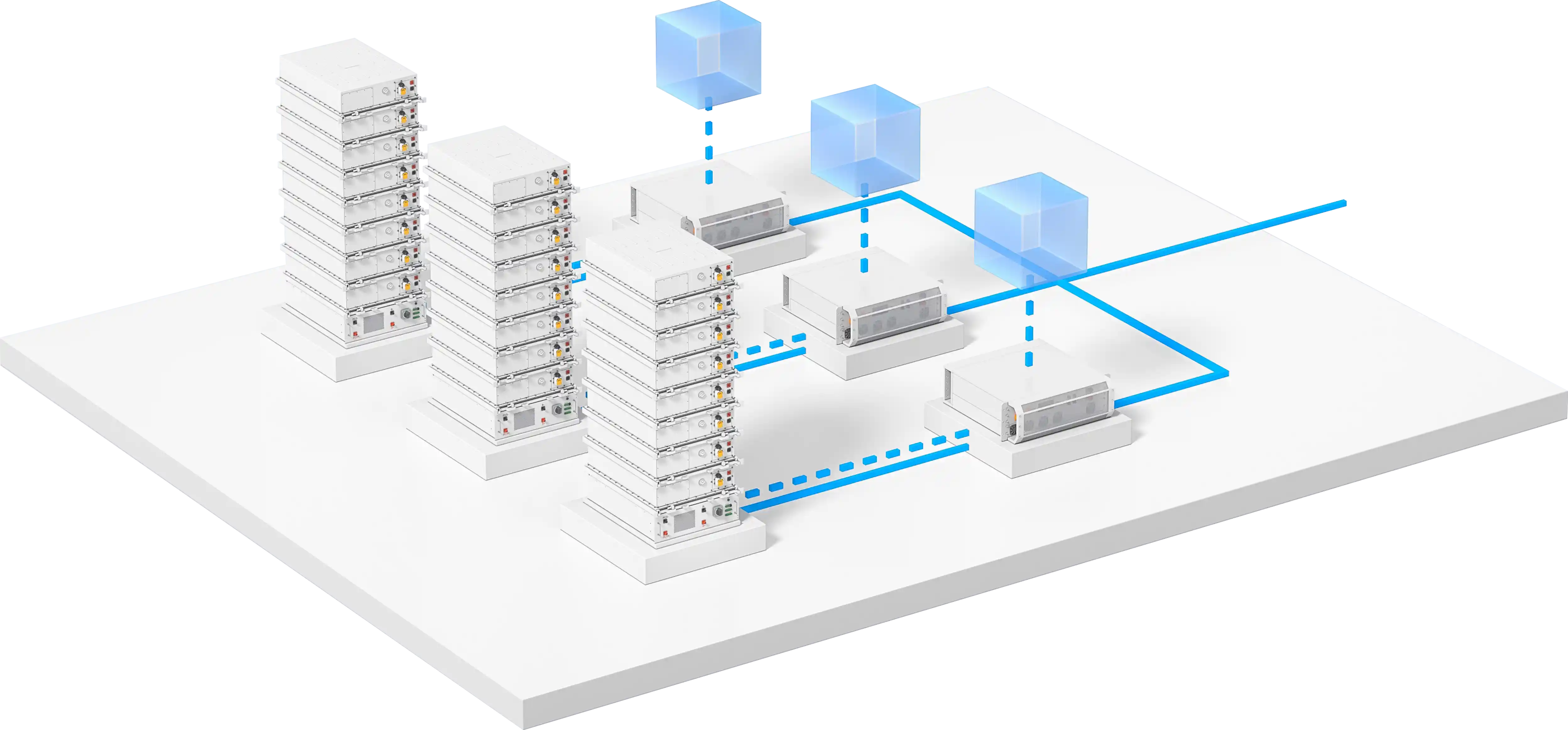

  • 一簇一管理设计

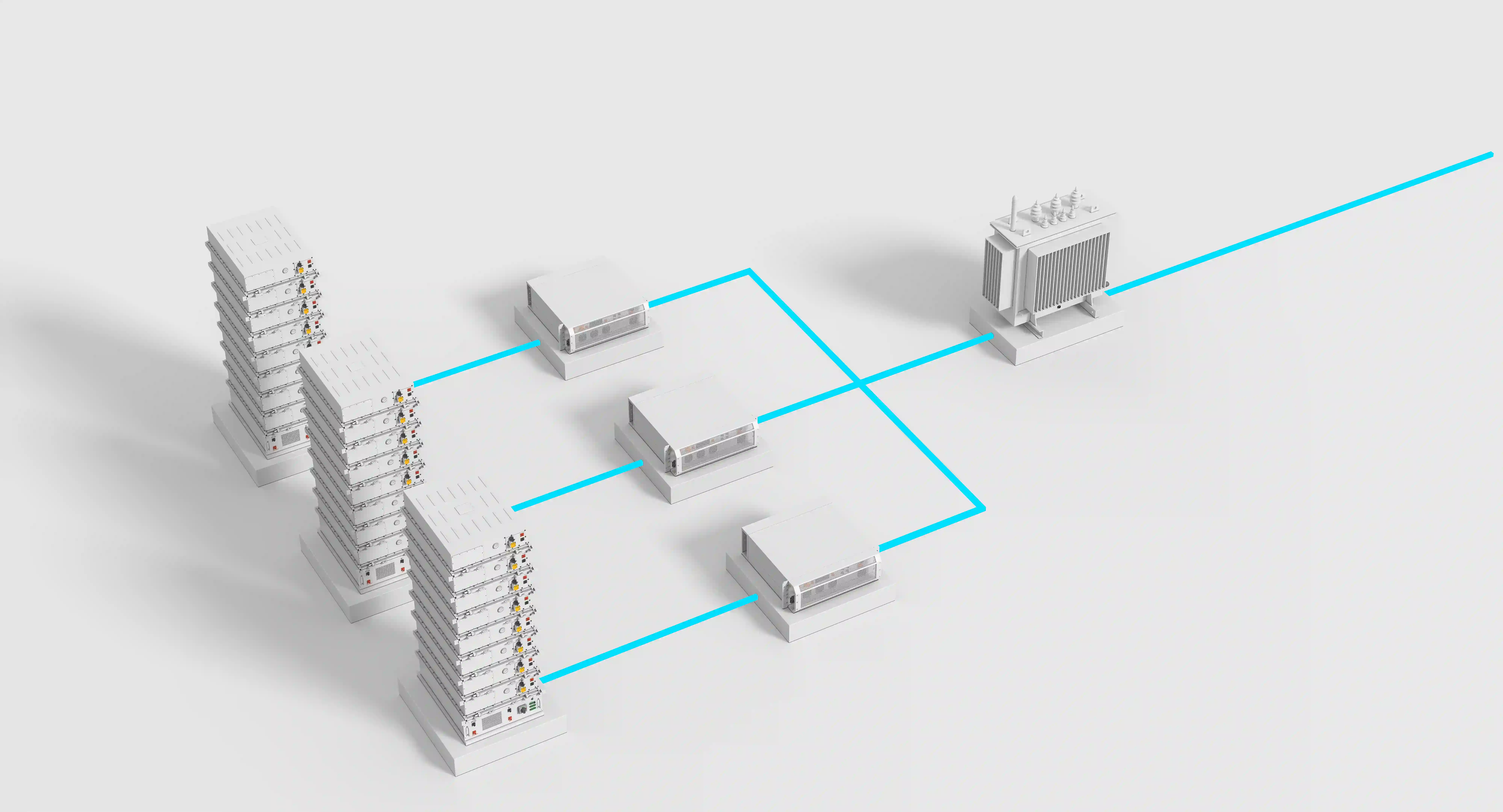

    每个逆变器一对一的和单体电池簇连接, 控制和管理。每一簇出口电压只对应于一个DC/AC模块,通过逆变后的电压由直流转换成交流电压和其他逆变器出口交流电压并入同一个交流母线,再通过升、降压变接入到主电网。
  • 高可用容量
    长系统寿命
    便捷运维
  • 可用容量保证
    组串式储能系统的核心是电池簇独立管理,各个电池簇之间的充放电彼此独立。因此直流侧电池簇之间的直流电压完全隔离,不会出现直流母线并网结构中存在的偏流和环流现象,那么在直流母线并网结构中存在的因为单一电池簇电压跌落而表征整个储能系统容量大幅衰减的现象将被完全消除。
  • 系统运行寿命延长
    组串式储能系统电池簇在直流侧之间从电气结构上彼此隔离和独立,即使出现某一簇甚至每簇的直流电压发生较大差异的情况,造成的影响只是各DC在整流模块上表现的效率问题,但是各个电池簇之间不会出现环流和偏流现象,在系统架构上有着更好的寿命预期。

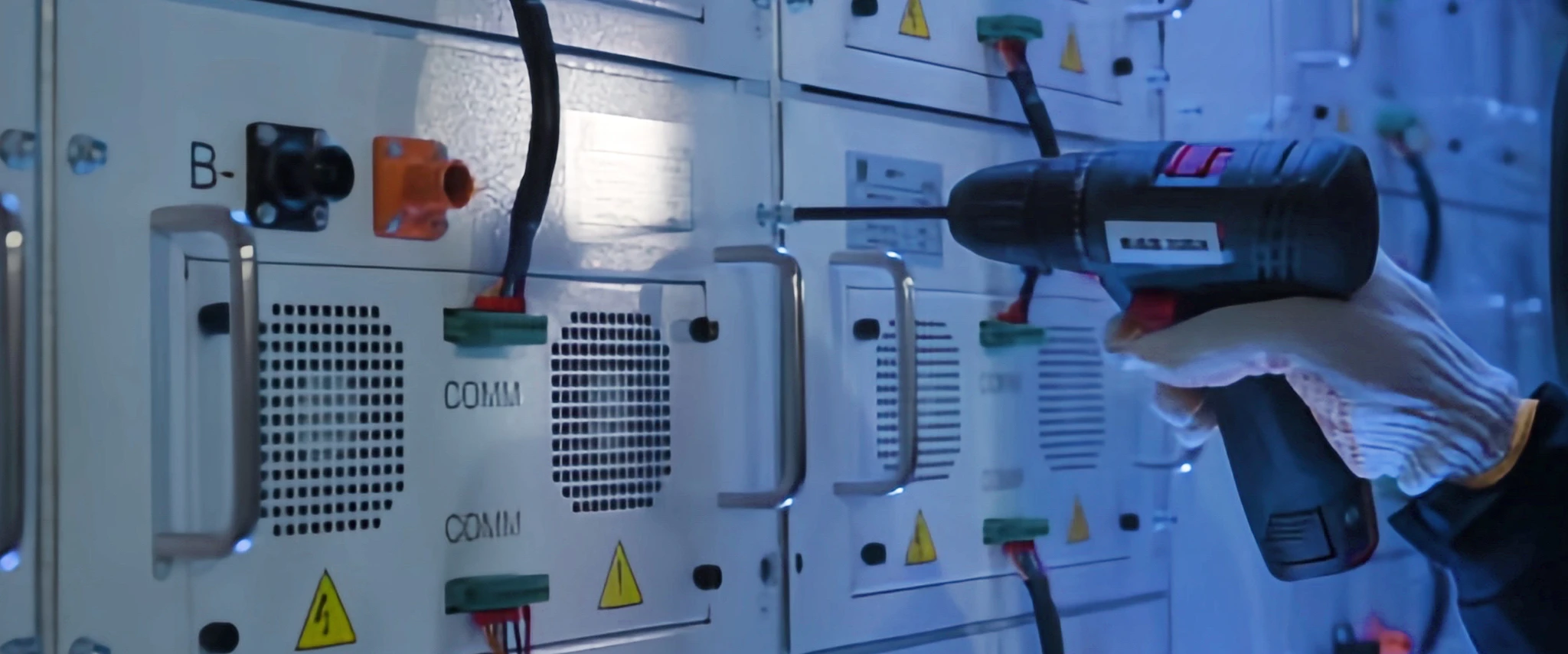

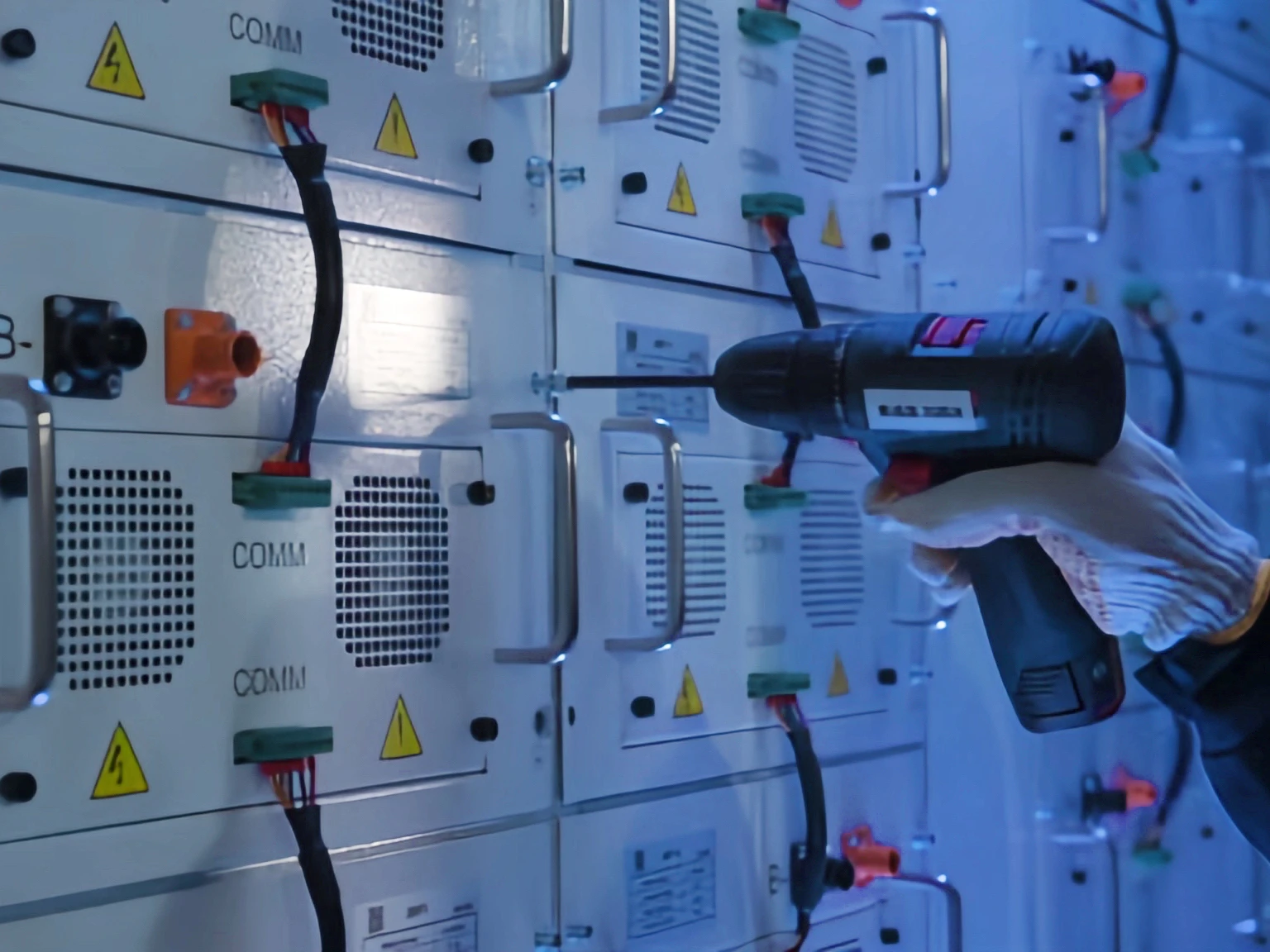

  • 便捷维护
    组串式储能系统拓扑结构带来天然优势是电池簇之间彼此解耦而不受干扰,因此即使单一电池簇出现非致命性故障(热失控,热蔓延,火灾等)时,对该电池簇的维护和保养,并不影响整个系统的运行。在对故障电池簇进行维护维修时,其工作范围和对单一电池簇的维保是一致的,均衡,标定相对容易而且简单。
